수동 클랭핑 기술

공구를 간단히 직접 손으로

OTT-JAKOB은 제품군에 수동 클램핑 시스템을 확장하여 클램핑 기술 솔루션의 완벽한 공급업체가 되었습니다. OTT-JAKOB의 수동 클램핑 유닛은 신속한 공구 교환을 필요로할때 언제나 적합한 해결책입니다. 저희 수동 클램핑 유닛은 타사 제품과 비교하여 훨씬 짧은 셋업 시간을 통해 특히 작은 시리즈 생산에 적합합니다. 수동 공구 교환에서도 고도의 정교함을 보장하기 위해, 수 년간 자동 공작기계 작업에서 인증된 HSK 및 PSC와 함께 두 개의 인터페이스가 갖추어져 있습니다.

Ott Jakob Produkte - Manuelle Spanntechnik - 수동 클랭핑 기술

PSC

Coromant CAPTOTM 공구를 위한 OTT-JAKOB 수동 클램핑 유닛은 스프링 포스로 클램핑되며, 이것은 시장에서 구매할 수 있는 다른 클램핑 솔루션과 확연히 구별되는 특징입니다. 이런 디자인 특성을 통해 클램핑 포스는 작동 토크에 영향을 받지 않습니다. OTT-JAKOB의 CTC와 SVC는 쿨런트와 함께 사용할 수 있습니다.

CTC 수동 클램핑 유닛

CTC 수동 클램핑 유닛은 회전 사용을 위해 디자인되었고 시장에서 유일하게 쿨런트 홀(coolant hole)로 작동되는 퀵 클램핑 시스템입니다. 공구는 간편히 다각형 프로필의 전면에서 토크렌치를 사용하여 조립할 수 있습니다. 스프링 클램핑의 도움으로 적은 작동 토크만을 필요로 합니다.

Produkte / Manuelle Spanntechnik / CTC 수동 클램핑 유닛
Produkte / Manuelle Spanntechnik / SVC 수동 클램핑 유닛

SVC 수동 클램핑 유닛

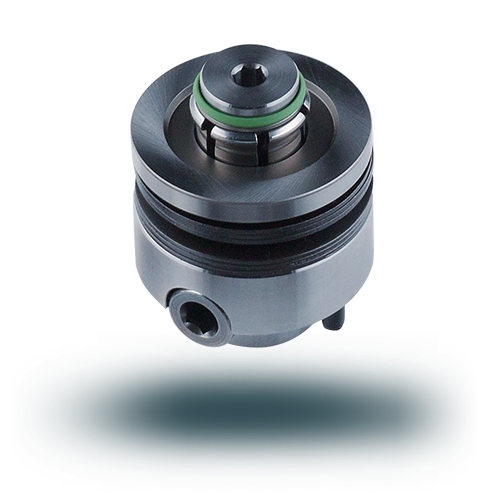

SVC 시리즈는 정적인 가공에 사용됩니다. 짧은 돌출 길이를 통해 SVC는 작업 부품을 위해 더 많은 공간과 넓은 반경을 제공합니다. 내장형 밀봉 요소는 클램핑 구역에 쿨런트가 흐르는 것을 효과적으로 막아줍니다. 높은 클팸핑 포스에 도달하기 위해서 오로지 적은 작동 토크만을 필요로 합니다. 공구 교환을 위해서는 일반적인 내부 육각형 소켓 렌치가 필요합니다.

HSK

HSK는 수년간 자동 공작 기계 사용에서 인증되었고 이미 수동 공구 클램핑 분야에서 표준 인터페이스로 자리잡았습니다. 수동 클램핑 유닛 QCS와 ACS 그리고 조립그룹 QCG와 QCF를 포함하여 저희는 정적은 물론 회전 작업을 위한 솔루션을 제공합니다.

QCS 수동 클램핑 유닛

로터리 프로세스에서 HSK는 이미 표준 인터페이스가 되었습니다. 터닝 머신에서 정적 조작을 위해서도 사용할 수 있도록 OTT-JAKOB은 HSK-T 작업 그룹에 참여하여 QCS 수동 클램핑 유닛을 개발하였습니다.

퀵 체인지 클램핑 시스템(QCS, Quick-change clamping system)은 특별히 HSK 홀더와 함께 신속한 수동 교환을 위해 디자인 되었고, 모든 HSK 규격(A, B, E, F, T)과 호환가능합니다. 터릿(turret) 교환이 필요하지 않습니다. 아르키메데스의 나선(Archimedean spirals)을 통한 포스 산출을 통해 자가 잠금 효과를 얻을 수 있습니다. 스패너로 쉽게 조작할 수 있어 신속하고 단순한 공구 교환을 보장합니다. QCS는 쿨런트를 포함 또는 미포함하여 사용할 수 있습니다.

IHSK-T 툴과 HSK-T 홀더를 결합하면 더욱 효과적으로 사용할 수 있는데, 위치의 높은 정확성이 HSK-T 드라이버 그루브(driver groove)의 제한된 공차로 인해 보장되기 때문입니다.

Produkte / Manuelle Spanntechnik / QCS 수동 클램핑 유닛

QCG 마운팅 그룹

QCG 마운팅 그룹은 클램핑 유닛 QCS와 가장 많이 사용되는 HSK 사이즈를 위한 플랜지로 구성되어 있습니다. 복잡하고 정교한 HSK 내부 컨투어가 이미 갖추어져 있습니다.

Produkte / Manuelle Spanntechnik / QCG 마운팅 그룹

QCF 마운팅 그룹

QCF 마운팅 그룹은 클램핑 유닛 QCS와 통용되는 모든 HSK 규격에 적합한 유니버셜 플랜지로 이루어져 있습니다. QCF는 회전 작업에서 사용할 수 있습니다.

Produkte / Manuelle Spanntechnik / QCF 마운팅 그룹

ACS 수동 클램핑 유닛

OTT-JAKOB의 ACS 액슬 클램프는 회전 작업에서 사용할 수 있도록 개발되었습니다. 조작이 축형으로 이루어져 ACS는 연삭가공에 이상적으로 사용할 수 있습니다.

Produkte / Manuelle Spanntechnik / ACS 수동 클램핑 유닛
