マニュアル クランピング システム

マニュアルでも可能な
ツール クランピング

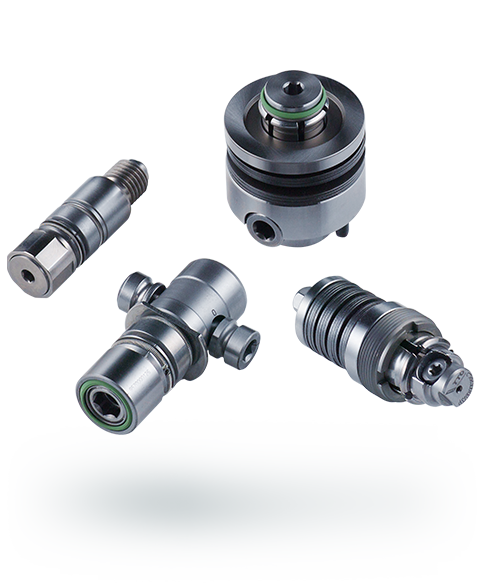

マニュアル クランピング システムにより製品バリエーションを拡張したことで、OTT-JAKOB は、クランプ技術の総合的プロバイダーへのステップを、踏み出しました。OTT-JAKOB の手動ツール クランプは、ツール交換にかかる時間および労力を最小限に抑えたい場合に最適なソリューションです。他のメーカーの製品に比べ、装備に時間がかからないため、当社のマニュアル クランプ ユニットは、少量生産に適しています。高精度の手動ツール交換を保証するため、HSK および PSC と共に、長年に渡り自動機械ツールに使用されてきた 2 種類のインターフェースを、使用することが可能です。

Ott Jakob Produkte - Manuelle Spanntechnik - マニュアル クランピング システム

PSC

PSC/Coromant CAPTOTM ツール用 OTT-JAKOB マニュアル クランプ ユニットは、スプリング力でクランプを行います。これが、市場で一般的なクランプ ソリューションと、大きく異なる特徴です。この構造的特徴により、クランプ力は、稼働モーメントに左右されません。CTC および SVC シリーズ両方ともに、クーラントを使用することが可能です。

マニュアル クランプ ユニット CTC

マニュアル クランプ ユニット CTC は、回転するアプリケーションへの使用を想定して考案されており、市場初のクーラント ホール稼働クイック クランピング システムです。ツールの装備は、ポリゴン プロフィールの全面から、トルクレンチを使って、簡単に実施することができます。スプリングでのクランピングにより、低稼働モーメントにて、十分に機能します。

Produkte / Manuelle Spanntechnik / マニュアル クランプ ユニット CTC
Produkte / Manuelle Spanntechnik / マニュアル クランプ ユニット SVC

マニュアル クランプ ユニット SVC

SVC シリーズは、静電機械に使用することが可能です。短いプロジェクトの長さにより、SVC は、より大きなツールスペース、およびフライト直径を可能にしました。内蔵型シーリングが、クーラントの漏れから、クランプスペースを保護します。さらに高いクランプ力にも、ほんの僅かな稼働モーメントしか必要ありません。ツール交換は、市販の六角棒スパナで、行うことが可能です。

HSK

HSK は、長年に渡り自動機械ツールにてその機能を発揮し続けており、現在では、マニュアル クランプにおけるスタンダードとして、通用しています。マニュアル クランプ ユニット QCS および ACS、装備グループ QCG および QCF により、停止した状態でも、回転した状態でも使用できrソリューションを、提供することができるようになりました。

マニュアル クランプ ユニット QCS

回転領域において、HSK は、スタンダード インターフェースとして知られています。ロータリーユニオンの停止状態における使用を実現するため、OTT-JAKOB は、HSK-T のワーキング グループへの参加により受けたインスピレーションを基に、マニュアル クランプ ユニット QCS を開発しました。

HSK ホルダーの手動での迅速な交換のために考案されたクイック チェンジ クランピング システム(QCS)は、全ての HSK 規格(A、B、E、F、T)との互換性を有しています。ターレットの交換は、必要ありません。アルキメデス スパイラルによる駆動により、セルフロック効果を発揮します。六角棒スパナによるシンプルな操作により、ツール交換を素早く、簡単に行うことができます。QCS は、クーラント装備、非装備にて使用することが可能です。

特に HSK-T ツールおよび HSK ホルダーと組み合わせることで、さらに効率的に使用することができます。HSK-T ドライバー グルーブの偏差制限機能による高い精度が、この効率性の実現に寄与しています。

Produkte / Manuelle Spanntechnik / マニュアル クランプ ユニット QCS

装備グループ QCG

装備グループ QCG は、クランプ ユニット QCS および一般的な HSK サイズのフランジで構成されています。高い加工技術を必要とする HSK インターフェースが、内蔵されています。

Produkte / Manuelle Spanntechnik / 装備グループ QCG

装備グループ QCF

装備グループ QCF は、クランプ ユニット QCS、および HSK 規格の全ての接続部に適応しているユニバーサル フランジにより構成されています。QCF は、回転状態のアプリケーションに使用することができます。

Produkte / Manuelle Spanntechnik / 装備グループ QCF

マニュアル クランプ ユニット ACS

OTT-JAKOB アクシャルクランプ ACS は、回転状態における加工のために開発された製品です。操作は、ACS を研磨装置に使用することができるように、軸方向に設定されています。

Produkte / Manuelle Spanntechnik / マニュアル クランプ ユニット ACS
