旋转
接头

可用于所有介质的最佳解决方案

旋转接头是一种将液体或气体介质从固定部件向旋转部件传输的机械装置。OTT-JAKOB的旋转接头可将各类介质通过主轴进行传输。我们的产品系列包括单通道与多通道旋转接头,适用于液压、空气、冷却润滑剂、微量润滑、主轴内部冷却以及低温切削加工。

Ott Jakob Produkte - Drehdurchführungen - 旋转<br>接头

规格

单通道油

单通道油旋转接头可直接旋拧在主轴上,并为夹持系统松刀提供了一种经济实惠的解决方案。

Produkte / Automatische Spanntechnik / 单通道油

双通道

通过我们的双通道旋转接头,可以实现在一个通道上输送用于夹持系统松刀的液压油,并在第二通道中输送另外一种介质。接头组装在主轴上。

Produkte / Automatische Spanntechnik / 双通道

根据所需介质,我们提供不同版本的双通道旋转接头:

Produkte / Automatische Spanntechnik / 根据所需介质,我们提供不同版本的双通道旋转接头:



双通道旋转接头的所有常用型号配有M42×1.5和M52×1.5连接螺纹款式,并可选择是否搭载控制环。此外,我们还提供具有法兰的版本。

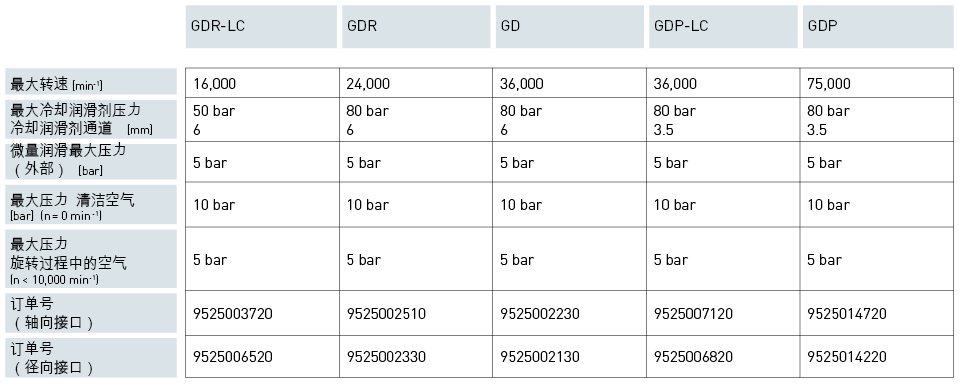

单通道GD
单通道GDP

单通道GD与单通道GDP旋转接头的特点在于永久封闭的密封面(GD)。独特的密封装置除了可以用于所有常见介质外,还可实现不受限制的干式加工,同时将泄漏量降至最低。

集成高品质混合轴承具有低摩擦系数以及较长的润滑脂使用寿命,由此确保在高转速下的持久功能。通过迷宫式密封,可有效防止轴承受到污染,由此进一步提高使用寿命。冷却润滑剂接口可以旋转360°,便于安装。所有GD旋转接头具有径向和轴向接口版本。可预见维护周期保证最佳可用性。

GD旋转接头安装于OTT-JAKOB松刀装置上。由OTT-JAKOB所定义的安装直径48 mm
(GDP 32 mm) 仍是行业的适用标准。

以标准类型为基础,OTT-JAKOB产品范围还包括特殊款旋转接头,专为铣削和钻孔加工的特殊要求而设计,例如

  • 用于较高的流量
  • 用于较高的转速
  • 用于空间受限的情况
  • 具有集成泄漏传感器

与我们取得联系,并找到适合您应用的最佳解决方案。

Produkte / Automatische Spanntechnik / 单通道GD<br>单通道GDP
Produkte / Automatische Spanntechnik / 单通道GD<br>单通道GDP
我们的服务

为了确保持久的最佳应用,我们在磨损和坏损的情况下可通过客户服务部门对其予以修复。我们熟练的技术人员根据一贯的高度OTT-JAKOB标准维修您的旋转接头。修复后的旋转接头享有与新部件同样的保修服务。
