Power-Check
拉力计

信任虽好。测量更佳。

为了确保恒定精密的加工结果,拉力监控已成为机床技术领域质量保证的一个重要组成部分。夹持力的降低会导致严重后果:

  • 因振动造成表面质量下降
  • 刀具磨损加剧且刀具使用寿命缩短
  • 微运动造成主轴锥体腐蚀
  • 刀具破损
  • 机床停机
  • 对机床操作员造成潜在危险
Ott Jakob Produkte - Power-Check - Power-Check<br>拉力计
Power-Check - Bild 1

Power-Check
2拉力计

Power-Check - Power-Check<br>拉力计 <strong>刀库</strong>

Power-Check
拉力计 刀库

Power-Check - 接收单元

接收单元

Power-Check 2拉力计

OTT-JAKOB Power-Check 2拉力计是一款测量夹持系统拉力的测试仪器。为了保证每个接口的最佳测量精度,该设备具有四个基本版本。



Ott Jakob - Power-Check - Technische Daten - <strong>Power-Check 2拉力计</strong>
Ott Jakob - Power-Check - Technische Daten - <strong>Power-Check 2拉力计</strong>

对于所有常用的工具接口,OTT-JAKOB提供匹配的可互换适配器。此外,我们的产品范围还包括带有把手槽的适配器,可以从刀库位置实现自动换刀。通过与可选装无线电模块*进行结合,测量值可无线传输至OTT-JAKOB接收单元。或者,Power-Check 2拉力计还可储存4,000个数据记录,可通过USB接口和附带的软件轻松读取。



下载Power-Check软件

集成的调节套筒可在测量过程中考虑刀具容差。同时,此功能也可模拟夹持系统位置感测编程所需的最小与最大刀具容差。

* 并非在所有国家均有售。

Power-Check拉力计
刀库

全自动拉力测量——Power-Check刀库
通过Power-Check刀库,OTT-JAKOB提供了一种用于拉力检测的具有成本效益的解决方案。测量结果通过无线连接发送至接收单元。得益于此特点,此设备尤其适用于对较难触及的机床进行测量,而且可最佳满足工业4.0自动化要求。

与Power-Check 2不同,Power-Check刀库的适配器不可更换。整套设备作为一个整体出售。高性能电池试用期长达2年,可执行30,000次测量,确保较长的使用寿命。防护等级IP68即使在苛刻的环境下依然可保证可靠运行。

Ott Jakob - Power-Check - Power Check Magazin - <strong>Power-Check拉力计</strong> <br>刀库

接收单元

数据传输最佳解决方案

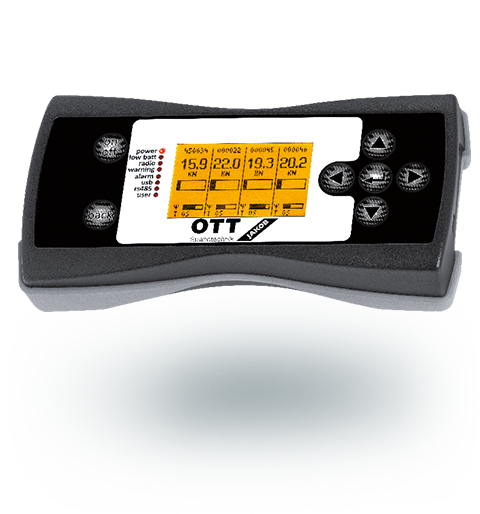

Power-Monitor
拉力监控器

Power-Monitor拉力监控器是OTT-JAKOB Power-Check 2拉力计或Power-Check刀库数据发送的接收设备。使用附带软件,来自多个发送器的测量数据可以获得实时显示与保存。拉力监控器由电池供电,因此放置地点灵活。得益于简便的操作性能,数据调取轻松方便。

Produkte / Power-Check - Empfangseinheiten - Power-Monitor<br>拉力监控器
Produkte / Power-Check - Empfangseinheiten - 无线电USB记忆棒

无线电USB记忆棒

无线电USB记忆棒作为接收器可以接收由Power-Check 2拉力计与Power-Check刀库无线发送设备所发送的数据。此设备能够从多个发送器接收数据。接收的测量结果可以图形方式获得实时显示、保存与导出。

总线天线RS485

OTT-JAKOB总线天线RS485为持续监控夹持力状态而设计。它可以接收由Power-Check拉力计无线发送装置发送的测量值。通过与机床控制系统进行连接,可以实现对所接收数据的自动化处理。数值输出可以数字或模拟形式完成。

Produkte / Power-Check - Empfangseinheiten - 总线天线RS485
