Power-Check

La confiance, c’est bien. Mesurer, c’est mieux.

La surveillance de la force de serrage constitue un facteur essentiel pour assurer la qualité et pour pouvoir garantir des résultats d’usinage précis et cosntants. Une force de serrage réduite peut avoir des conséquences néfastes persistantes :

  • Mauvaise qualité de surface en raison de vibrations
  • Usure augmentée et prématurée des outils et réduction de leur durée de vie
  • Corrosion du cône de la broche par des micromouvements
  • Rupture de l’outil
  • Arrêts machine
  • Risque potentiel de sécurité pour les opérateurs
OTT-JAKOB Produkte - Power-Check - Power-Check
Power-Check - Bild 1

Power-Check 2

Power-Check - Power-Check <strong>Magazine</strong>

Power-Check Magazine

Power-Check - Unités<br><strong>de réception</strong>

Unités
de réception

Power-Check 2

Le Power-Check 2 proposé par OTT-JAKOB est un appareil métrologique qui sert à mesurer la force de serrage délivrée par le serreur d’outil de la broche. Afin de pouvoir garantir une précision optimale pour chaque interface, le Power-Check 2 est décliné en quatre versions de base.



OTT-JAKOB - Power-Check - Technische Daten - <strong>Power-Check 2</strong>
OTT-JAKOB - Power-Check - Technische Daten - <strong>Power-Check 2</strong>

OTT-JAKOB propose une multitude d’adaptateurs interchangeables pour toutes les normes et tailles d’interfaces outil courants. En outre, la gamme comprend des adaptateurs munis d’une rainure de préhension qui permettent le stockage du Power-Check 2 dans le magasin d’outil de la machine et son utilisation automatisée par le changeur d’outil et la commande numérioque de la machine. En association avec le module de radio-transmission disponible en option, les valeurs mesurées peuvent être transmises sans fil vers les unités de réception OTT-JAKOB. Le Power-Check 2 est pourvu d’une mémoire d’une capacité de 4.000 enregistrements qui peuvent être facilement exportés sur un PC par le biais d’un interface USB et d’un logiciel Power-Check (fourni).



Télécharger le logiciel Power-Check

La douille de réglage intégrée permet de tenir compte des tolérances de l’outil dans le processus de mesure. Cette fonction peut également être utilisée pour la simulation de la longueur mini et maxi de l’outil – valeurs nécessaires pour la programmation de la lecture de la position du système de serrage.

* pas disponible dans tous les pays.

Power-Check
Magazine

Mesure entièrement automatique de la force de serrage – avec le Power-Check Magazine
Avec le Power-Check Magazine, OTT-JAKOB propose une solution économique pour le contrôle de la force de serrage. Les résultats mesurés sont retransmis via radiotransmission (sans fil) vers une unité de réception. Ce ce fait, le Power-Check Magazine est prédestiné à l’utilisation sur des machines difficilement accessibles ou pour une automatisation dans un contexte Industrie 4.0.

Contrairement au Power-Check 2, l’adaptateur du Power-Check Magazine n’est pas interchangeable. L’appareil est fourni sous la forme d’une unité monobloc. L’excellente autonomie de la pile de deux ans / jusqu’à 30.000 mesures permet une excellente durée d’utilisation. La protection IP68 garantit un fonctionnement fiable même sous les conditions environnementales les plus exigeantes.

OTT-JAKOB - Power-Check - Power Check Magazin - <strong>Power-Check</strong> <br>Magazine

Unités de réception

Solutions optimales pour la transmission de données

Power-Monitor

Le Power-Monitor est un récepteur pour les données mesurées par le appareil OTT-JAKOB Power-Check Magazine. En utilisant le logiciel associé, les valeurs mesurées de plusieurs émetteurs peuvent être mémorisées et affichées à l’écran en temps réel. Le Power-Monitor fonctionne sur piles et est ainsi utilisable immédiatement, indépendamment du site. Grâce sa conception conviviale, la lecture des données peut être effectuée de façon facile et confortable.

Produkte / Power-Check - Empfangseinheiten - Power-Monitor
Produkte / Power-Check - Empfangseinheiten - Antenne bus RS485

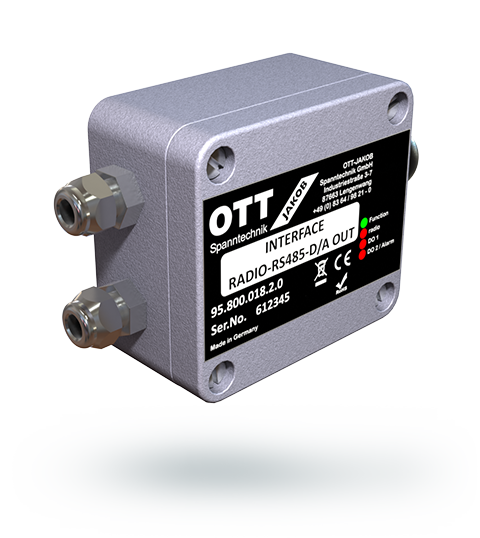

Antenne bus RS485

L’antenne bus RS486 OTT-JAKOB a été conçue pour la surveillance régulière de la force de serrage. Elle reçoit les valeurs mesurées par les unités émettrices sans fil Power-Check. La connexion à la commande de la machine permet un traitement en aval automatisé des données. Les valeurs peuvent être sous forme numérique ou analogique.
